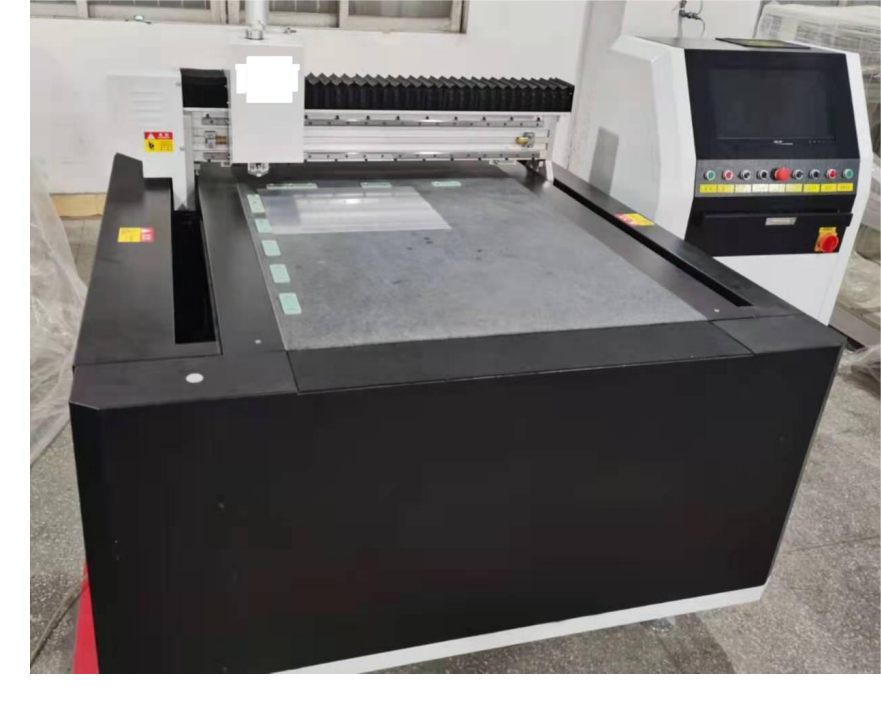

آلة قطع الزجاج الرقيقة باستخدام الحاسب الآلي

المعايير الفنية:

(1) قطع الزجاج الحجم: 500 * 500 مم ؛

(2) تحمل القطع: ± 0.05 مم (خط مستقيم) ؛

(3) سمك الزجاج: 0.15-5 مم ؛

(4) الوزن: 1200 كجم ؛

(5) الطاقة: 2.7kw ؛

(6) سرعة القطع: 0-60m / min (قابل للتعديل) ؛

(7) البعد: 1450 * 1325 * 1500 مم ؛

(8) تسطيح طاولة القطع: ± 0.01mm.

3-التكوين الرئيسي:

(1) نظام القيادة: محاور X ، Y ، Z مدفوعة بمحرك تايوان دلتا سيرفو ؛

(2) التكوين الميكانيكي: برغي الرصاص وسكة الرصاص من Hiwin تايوان ؛

(3) طاولة: رخام (مع تعويم بالهواء).

(4) طريقة إمداد الزيت: أوتوماتيكي ؛

(5) جهاز تحديد المواقع: تحديد المواقع الميكانيكية ؛

(6) تحمل: NSK ؛

(7) هيكل جسم القاطع: اسطوانة

4. العنصر الكهربائي:

(1) عنصر هوائي: اليابان SMC ؛

(2) العنصر الكهربائي: تايوان شانهي ؛

(3) التقوية: تايوان تايان ؛

(4) الصمام النسبي: اليابان SMC ؛

(5) مرشح ، صمام الملف اللولبي: اليابان SMC ؛

(6) تبديل مصدر الطاقة: Omron ؛

(7) زر ، ضوء المؤشر ، حدد التبديل: اليابان IDEC ؛

(8) المقاول: تايوان تايان ؛

(9) مفتاح الهواء: تايوان تايان (مع وظيفة حماية التسرب) ؛

(10) الكمبيوتر: ASUS.

5.نظام التشغيل ：

(1) استخدم برنامج قطع الزجاج الاحترافي ، رسم CAD ، يمكنه قطع المستطيلات ، جميع أنواع الرسومات.

(2) يمكن تغيير موضع منشأ القطع بشكل تعسفي ؛

(3) وظيفة تصحيح المنشأ ؛

(4) أنواع مختلفة من الأنماط القياسية لوظائف التنضيد ؛

(5) يمكن للقطع متعدد المناطق تحسين مسار القطع تلقائيًا وتحسين الكثير من الانتقائية (الافتراضي إلى المسار الأمثل للقطع) ؛

(6) يمكن أن تدرك تغيير النفخ والاستنشاق (يتم التحكم فيه بواسطة مفتاح القدم) ؛

(7) وظيفة التعليق أثناء القطع ؛

(8) 360 مجموعة من حجم وظيفة الذاكرة ؛

(9) يمكن قص كل قطعة من الزجاج بـ 16 حجمًا ، منطقة البرامج  تم ضبطه على 10 أحجام ، ويمكن قص رسم CAD بمزيد من الأحجام ؛

(10)   إخطار معلومات خطأ إدخال الحجم ؛

(11) قطع القطع الأصلية (الإنتاج اليومي ، الإنتاج الشهري) وظيفة العد: سجل فقط العدد الإجمالي ، بدون

التمييز بين اليوم والشهر.

(12) وضع القطع: وظيفة الإعداد اليدوي.

6.عملية التشغيل:

إدخال الزجاج →  استنشاق →  قطع أوتوماتيكي في اتجاهين X و Y ← نفخ ← كسر.

7. قائمة الأجزاء الملبوسة: عجلة القاطع ، رأس نحاسي ، محمل (NSK) ، حامل القاطع ، دبوس.

8.خدمة ما بعد البيع: ضمان لمدة سنة واحدة (باستثناء تلف أجزاء التآكل والعوامل البشرية) ، صيانة مدى الحياة.

9. قائمة إضافية:

(1) حامل عجلة القطع وعجلة الماس (1 قطعة) ؛

(2)أدوات التصحيح (1 قطعة).

10- متطلبات مصنع المشتري:

(1) ضغط الجهد: 380 فولت على ثلاث مراحل ؛

(2) ضغط الهواء: 0.4-0.6 ميجا باسكال جاف  هواء  المصدر (مع أنبوب هواء 8mm).
